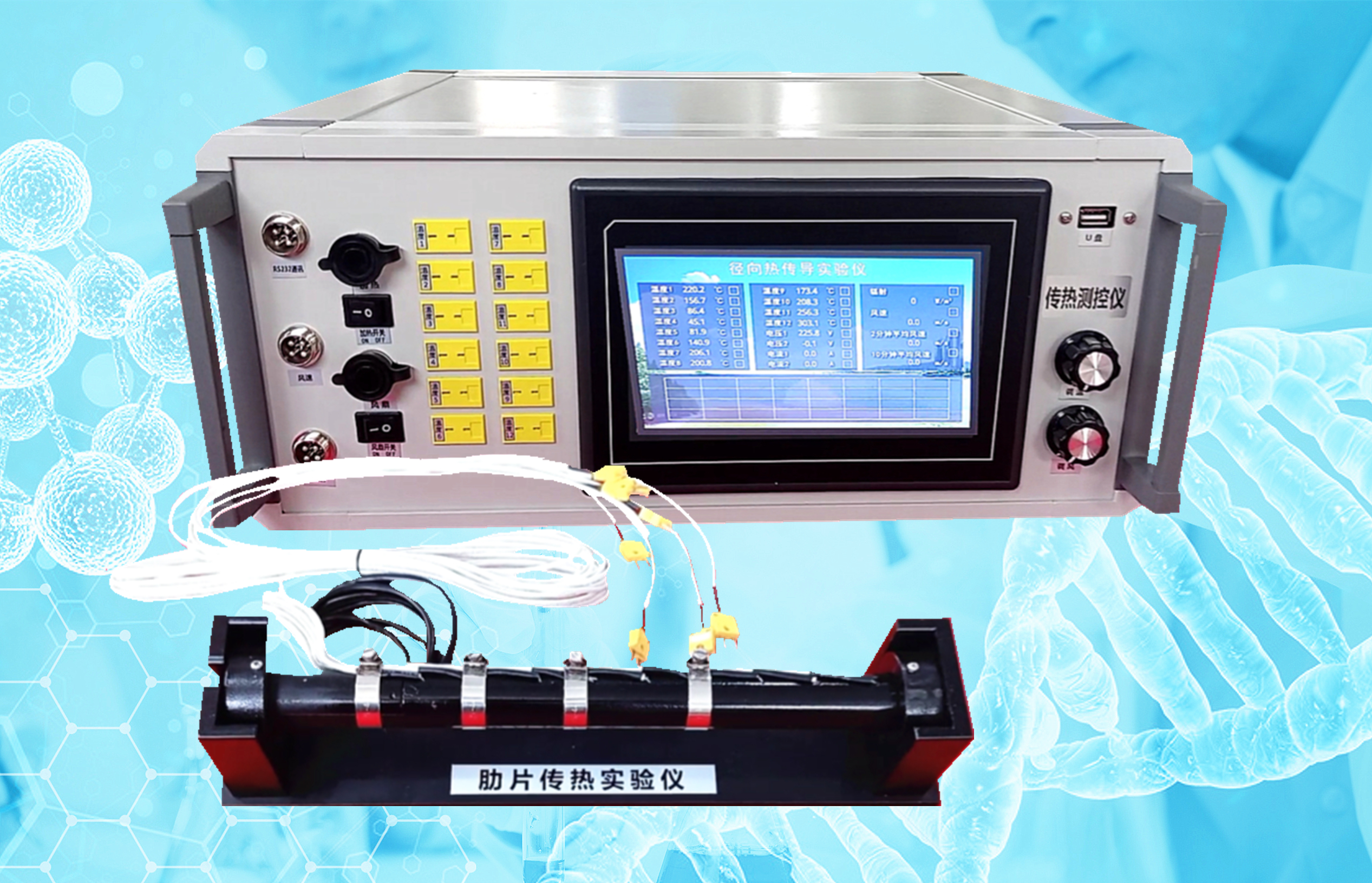

YG-CR6肋片传热实验仪

 肋片传热实验仪是一台研究肋片传热，测量肋片温度分布、肋片材料导热系数、验证肋片传热理论的实验教学设备，与传热测控仪配合使用，可进行多组教学实验，全面覆盖等截面肋片传热理论，精确测量肋片温度分布，精确测量肋片材料导热系数，结合全面详细的数据处理和误差分析方法，对学生达到科研启蒙效果。

特点

   模块化设计，与其他模块共用传热测控仪，彼此之间可分别独立进行实验。
   研究等截面肋片传热理论：肋端条件、肋片温度分布、肋基传热速率等。
   根据肋片温度分布反算表面总传热系数，根据总传热系数反算肋片材料导热系数。
   学生可独立操作并进行实验，无需额外监督。
   传感器采用国际一流品牌，测量精度高，响应快速。
   操作简单，维护方便。

   说明书全面详细，包含试验对应的理论和公式，理论值与试验数据的对比，误差分析。
  支持RS485或RS232等有线通讯方式，或GPRS无线通讯方式
  可单机使用，独立完成实验，也可以与上位机软件配合使用，实现更多数据分析功能
  配置GPRS模块可无线传输及远程控制，数据还可上传云平台，实现云端的数据管理
  电量传感器与加热装置连接，用来测量加热装置的工作电压和工作电流
  内置存储器可存储数据4万条，另外还支持外置U盘存储，实现无限量存储
   传热测控仪的曲线分析功能强大，各项监测数据均可在曲线分析的界面有所呈现，且曲线的颜色、线条、最大值、最小值、数据点等都可以在显示屏上进行设置

   配置GPRS模块可实现数据的无线传输及远程控制，数据还可上传云平台，实现云端的数据管理

实验功能

圆柱肋片轴向温度分布、肋片材料导热系数测量。
等截面肋片传热理论公式验证。
水平圆柱自然对流换热理论公式验证。

组成与安装

  支撑座，支撑座的第一、二隔热件，第一、二隔热件设置有与金属棒的端部相适配的安装槽。
  加热装置安装在金属棒内，金属棒两端固定在安装支撑座槽中，加热装置对金属棒进行加热。
  温度传感器等距分布放置在金属棒上边，可以对金属棒不同尺寸的位置进行温度测量。
  传热测控仪用于温度数据的采集、加热装置的控制、信号的读取及数据存储和数据通讯。
  将设备上的传感器根据线标接入传热测控仪上的对应接口，调节传热测控仪上的旋钮，对加热电压进行调节，使加热装置对金属棒进行加热，记录测温元件的温度数据变化进行科学实验。

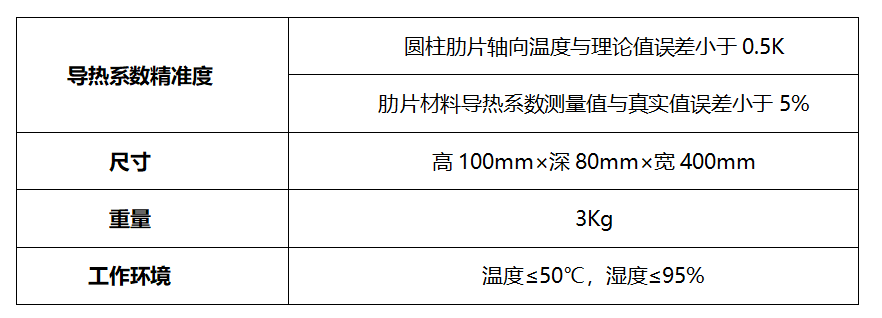

技术参数
