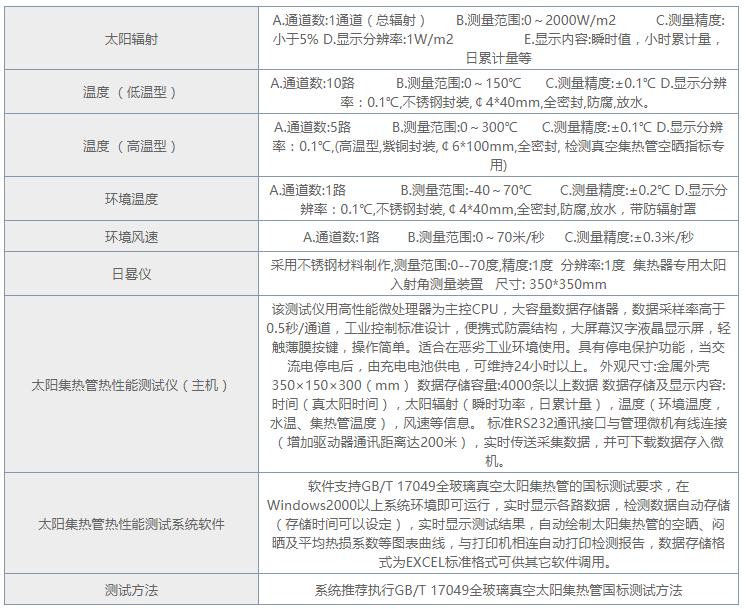

四、技术指标

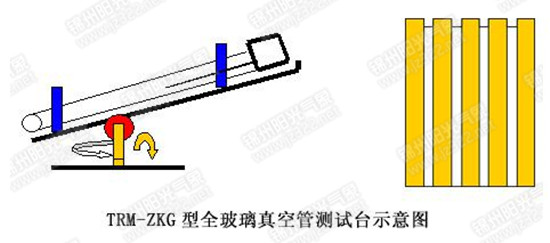

五、全玻璃真空管测试台

TRM-ZKG型太阳集热管室外旋转测试台是为了满足GB17049真空集热管测试要求必须使用的实验装置用于空晒，闷晒的测试；
1. 钢制结构，表面喷塑处理；
2. 两维旋转手动调节，左右旋转方向：0～360度；上下旋转方向：0～90度；
3. 测试管数量：同时放置11支管；
4. 台面尺寸：1000*2000（mm）；
5. 测试载重：70KG；
6. 台面装有日晷,具有太阳光点对正功能,侧面可以安装辐射表及风速等传感器；
7. 测试方法及要求:全玻璃真空太阳集热管南北向平行放置三支，中间为被测全玻璃真空太阳集热管，两旁测试陪管，其中心间距为75mm，其中心与漫反射平板的间距为70mm。漫反射平板为漫反射比不小于0.60的轧花铝平板。全玻璃真空太阳集热管内以空气为传热工质，测温点置于全玻璃真空太阳集热管中部，测温元件不应与玻璃管壁接触。全玻璃真空太阳集热管开口端放置保温帽，帽顶部有厚50mm的聚氨酯硬泡沫，帽壁深度以遮住无太阳选择性吸收涂层的内玻璃管为根。从水平面至全玻璃真空太阳集热管采光面的倾角，按ISO 9806-1：1994要求，为当地纬度±50，但不小于300。
六、集热管保温帽（内配传感器支架）
为满足测试,温度传感器通过保温帽装入集热管内，并用传感器支架固定在集热管中间,防止温度探头接触管壁，然后用保温帽将集热管口密封起来，方可进行测试。
1. 规格：满足 ￠47mm ￠58 mm 两种管子测试；
2. 耐温：300℃；
3. 保温性能：大于95%。
七、TRM-2C型太阳集热管热性能测试系统平台

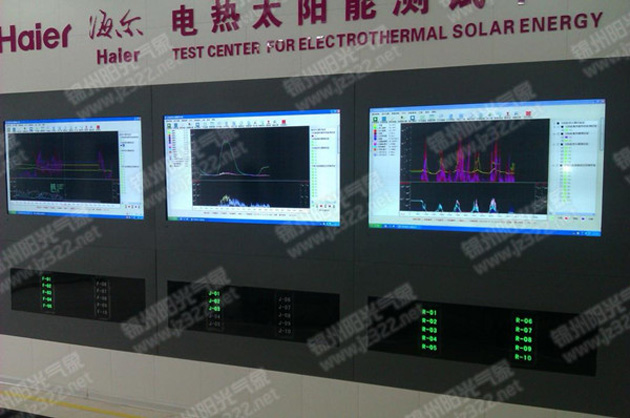

1. TRM-2C太阳集热管热性能测试系统平台软件, 支持GB/T 17049全玻璃真空太阳集热管的国标测试要求，在Windows2000以上系统环境即可运行，实时显示各路数据，检测数据自动存储（存储时间可以设定），实时显示测试结果，自动绘制太阳集热管的空晒、闷晒及平均热损系数等图表曲线，与打印机相连自动打印检测报告，数据存储格式为EXCEL标准格式可供其它软件调用。
2. 太阳能系统模拟计算统计软件：可以根据被测产品的数据, 模拟其产品在世界各地的应用效果分析图表,并建立产品检测元件库。
可以创建不同的太阳能系统进行模拟计算：软件目录中收集了国内外大量的太阳能热水系统的部件和系统，供组建系统使用，用户可以选择相应的部件组成自己所需要的系统。
可以针对不同的建筑、不同时间段进行模拟计算软件中采用动态建筑模拟，考虑到建筑所有相关的参数，包括几何结构、方位和热质，提供详细的隔热数据；同时软件在计算中，由定位坐标和地平线共同确定太阳的位置，每四分钟更新一次，因此甚至可以专门针对某小时、某天或者某段时期内的太阳能系统进行模拟计算；
可以根据用户的使用方式设定不同的部件参数：以太阳能光热系统为例，在实际的太阳能系统中，用户的使用方式（使用时间、用水温度、用水量等）会不同，可以对系统中的水温、水量按照单位小时来设定，因此计算更加准确。
软件包含非常详细准确的气象数据：此软件所提供的气象数据来自8000 多个不同气象站，而软件数据库之外具体地区的气象数据也可以根据精确的数据运算法则计算获得，数据准确。同时此软件也允许输入当地测量的气象数据作为计算数据非常灵活。
