TBQ-4-3(5)型分光谱辐射表

TBQ-4-3(5)分光谱辐射表是与各种日射记录仪或直流电位差计配接使用,精确测出总辐射量,红外光谱区、可见光区和紫外光谱区的太阳辐射量的一套仪表。同时,我们可以根据用户的需求做出相应的调整。
产品品牌:锦州阳光气象
产品型号:TBQ-4-3(5)
订购热线:400-816-1636
产品详情


产品简介

TBQ-4-3(5/6)分光谱辐射表能够精确地测出太阳总辐射量、红外光谱区、可见光谱区和紫外光谱区的太阳辐射量,一般与各种辐射记录仪或直流电位差计配接使用。用户可以根据自己的需求进行选配调整。太阳分光谱辐射表能够对太阳光谱进行分析,以提供一系列有关太阳辐射的重要数据。该表通过对太阳辐射的不同波长进行分类,可以给我们提供有关太阳辐射的信息,使我们能够更好地了解太阳的行为和性质。

测量原理

该表采用光电转换感应原理,其感应元件采用绕线电镀式多接点热电堆,其感应面涂有高吸收率的黑色涂层,冷热结点产生温差电势,在线性误差范围内,输出与太阳光谱波段对应的辐射强度成正比,为减少环境温度对表的性能影响,配有温度补偿电路,该表内罩为石英玻璃,外罩经精密冷加工磨制而成的光学玻璃,双层半球罩结构大大降低了红外辐射的影响。

产品特点

1、选配不同波段的分光谱辐射表可实现太阳辐射中的总辐射、绿光、近红外、紫外、红橙光、红外、紫蓝光、可见光、远红外进行实时监测分析,配合数据采集器及微机软件可显示光谱曲线图,方便用户实时掌握太阳光谱组成。

2、精度高、性能稳定,与进口辐射表测试曲线基本吻合。每块辐射表既可以独立测试,又可以组合测试。

3、双层半球玻璃罩结构,极大程度降低了红外辐射对于测量数据的影响。

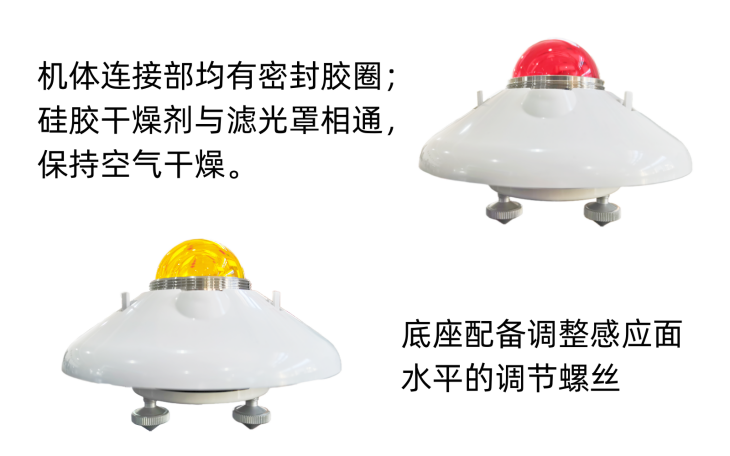

 4、可拆卸干燥剂筒,方便随时更换干燥剂,保证辐射表内部干燥;表体内置温度补偿装置,减少环境温度对辐射表性能的影响。

技术参数

TBQ-4-3(5/6)分光谱辐射表技术指标

项目
技术参数
测量范围
02000W/m²
测量精度
<5%
灵敏度
714μVW.m-2
响应时间
30s99%
内阻
<400Ω
温度特性
±2%(-20℃~+40)
余弦
天顶角0°~70°,偏离标准±3%
天顶角70°~80°,偏离标准±7%
光谱范围
280~3000nm
400~3000nm
500~3000nm
600~3000nm
700~3000nm
760~3000nm
工作环境温度
-40~+80
工作环境湿度
0%RH-100%RH
重量
0.5kg/
信号输出
0-20mv(配合变送器可输出RS4854-20mA



辐射表光谱范围
辐射表名称
辐射表型号
光谱范围(nm)
分光谱辐射表(3台辐射表/套)
TBQ-4-3
280-3000400-3000700-3000
分光谱辐射表(5台辐射表/套)
TBQ-4-5
280-3000400-3000500-3000600-3000700-3000
分光谱辐射表(6台辐射表/套)
TBQ-4-6
280-3000400-3000500-3000600-3000700-3000760-3000



测试光谱与使用辐射表对应关系
光谱颜色
光谱波长范围(nm)
对应使用的辐射表
紫外光(UVA/UVB/UVAB)
280~400
分光谱280nm400nm
紫蓝光
400~500
分光谱400nm500nm
绿光
500~600
分光谱500nm600nm
红橙光
600~700
分光谱600nm700nm
可见光
400~700
分光谱400nm700nm
红外光
700~3000
分光谱700nm

安装要求

安装时应选择周围没有障碍物,保证日出、日落的方位上无高度角超过5°的障碍物,并应避免出现阴影落在感应面上的现象。安装时将该表的插头朝北放置,先调水平,然后在固定。
