系统简介
别名：激光江河水位仪计
RL30雷达水位计是一款高精度且具有水面波动滤波处理的地表水水位测量产品。测量不受大气温度、压力、空气密度、风、降水、相对湿度的影响，具有极高的稳定性。低功耗及免维护设计，适合野外无人值守的野外自动站应用。产品具有灵活的工作模式配置。雷达水位计分为5款，分别为：RL30（可测量距离为30米）、RL25（可测量距离为25米）、RL15（可测量距离为15米）、RL10（可测量距离为10米）、RL05（可测量距离为5米）。

功能与特点
1.阳光智慧云平台
设备数据全天候实时云端监测，云端存储。用户无需在线监测数据，数据采集、计算由云平台在服务器端处理完成，只在需要数据的时候开启监测系统，登陆平台，同步云端数据平台即可以PC端及手机端查看实时、历史数据信息。

2、不受大气温度、压力、空气密度、风、降雨、相对湿度的影响；
3、不受水中污染物及沉淀物的影响；
4、不受水质变化的影响；
5、测量精度能达到毫米级
6、测量范围能达到30米（可根据实际测量范围调整测量距离）
7、稳定性高；
8、非接触测量方式，不受漂浮杂物的影响；
9、低维护成本 ；

系统原理
从雷达水位传感器天线发射雷达脉冲，天线接收从水面反射回来的脉冲，并记录时间（T），由于电磁波的传播速度（C）是个常数，从而的得出到水面的距离（D）。电磁波从发射到接收的时间与到水面的距离成正比，关系式如下： D= CT/2。时间（T）的计算采用了一种特殊的时域转化技术，将纳秒级的时间测量转化为毫秒级的时间测量，从而极大的提高了测量精度。每秒55次测量，再进行数字滤波处理，从而最大限度的减少水波对测量结果的影响，测量结果相当于静水水位测量。
技术参数
1、原理：脉冲雷达
2、频率：6.8GHZ
3、波束角：14°
4、采样频率 ：55次每秒
5、测量范围： 5、10、15、25、30米
6、盲区： 0.5 米
7、测量精度 ： <0.1%（<3cm）
8、重复性：±2mm
9、分辨率： 1mm
10、电 压： 12VDC（±10%）或者24VDC（±10%)
11、电 流： (12VDC时) <40mA(启动时)  <31mA(工作时)
        (24VDC时) <22mA(启动时)  <20mA(工作时)
12、输 出： 12VDC时：RS232、RS485、TWI      24VDC时：4～20mA
13、环境温度： -40～+70℃
14、相对湿度 ：0～100%RH
15、尺 寸： ￠110mm×600mm
16、重量： 2.6Kg
17、天线材质： 不锈钢 316L +PTFE
18、防护等级： IP67
应用行业
RL30雷达水位计，采用喇叭天线的设计，降低功耗，宽范围的输入电压，专门设计于野外露天的场所工作。RL30雷达水位计应用雷达测量原理的优越性，使其适用于以下工作环境：水库、江河、湖、湿地等水位测量、水质易发生变化的水位监测、含大量漂浮物和沉淀物的沟渠、生产大量水草的场所、太阳能供电，偏僻的野外工作以及山洪多发地区。

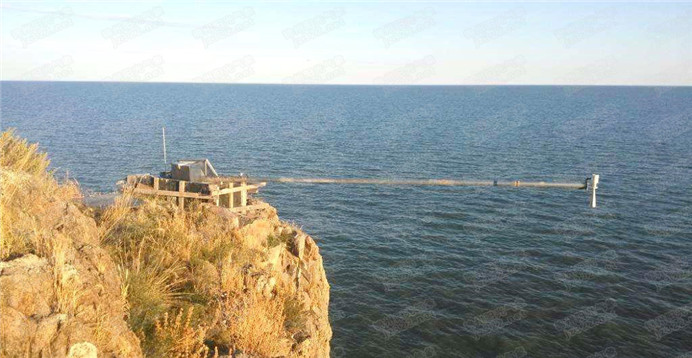

产品实物图
