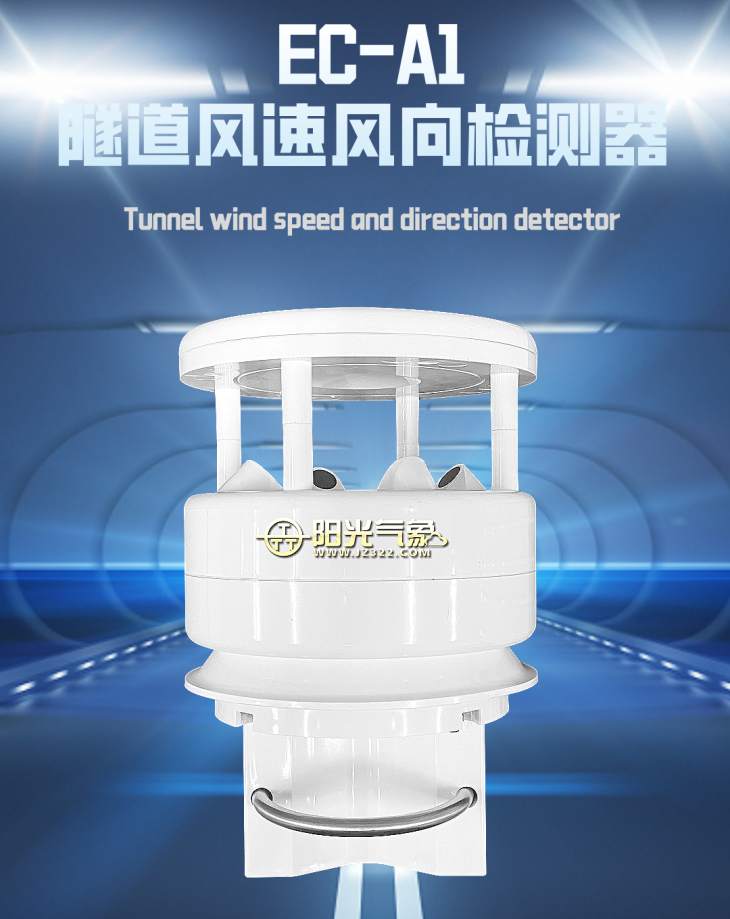

产品概述

EC-A1隧道风速风向检测器专为隧道内在线监测风速和风向而设计制造，采用超声波时差法原理，精确测定隧道内的风速和风向值。检测探头安装在隧道墙壁上，为隧道总控室提供风速风向实时检测数据，作为通风和运营管理的基本依据。该检测器支持现场实时观测仪器运行状态及检测数据，同时，数据输出接口可输出模拟和开关量信号，接入附近分控室的PLC，再通过数据光端机和光纤传输至总控室。

产品特点

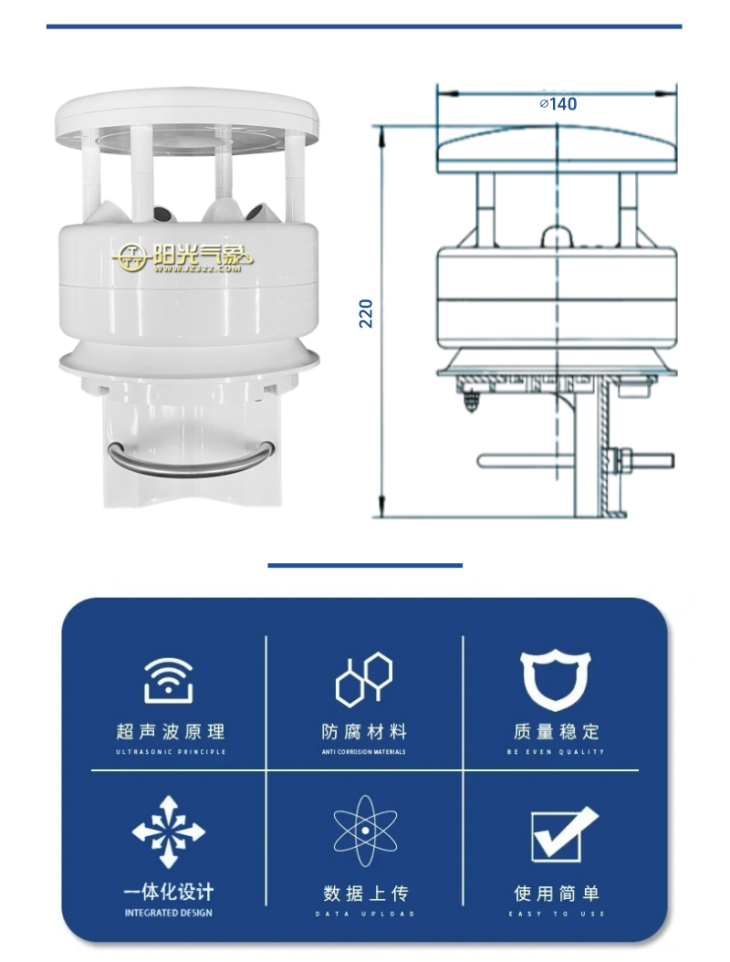

（1）采用了集成一体化的设计结构，既小巧又紧凑。传感器尺寸微小、重量轻盈、安装过程简便易行。

（2）采用先进的超声波检测技术原理，能够在各种环境条件下稳定工作，不受外界环境温度变化的干扰。这一特性使得检测过程更加稳定可靠，从根本上确保了检测结果的准确性和可靠性。

（3）内置高精度传感器，保证了检测数据的精准无误。这些传感器经过严格筛选和校准，能够实时捕捉风速和风向的微小变化。

（4）多种输出方式可供选择，设备能够通过RS485、RS232以及4~20mA等多种输出方式实现数据传输。

（5）设备具备IP65防护等级，能够有效抵抗灰尘，非常适合在隧道等恶劣环境中使用。

（6）非接触式检测技术，仪器内部无任何活动部件，从而大幅降低设备的故障率，确保长期稳定运行。

（7）采样区横跨隧道内行车道，更真实地反映出隧道内气体流速的动态变化，确保数据的准确性和可靠性。

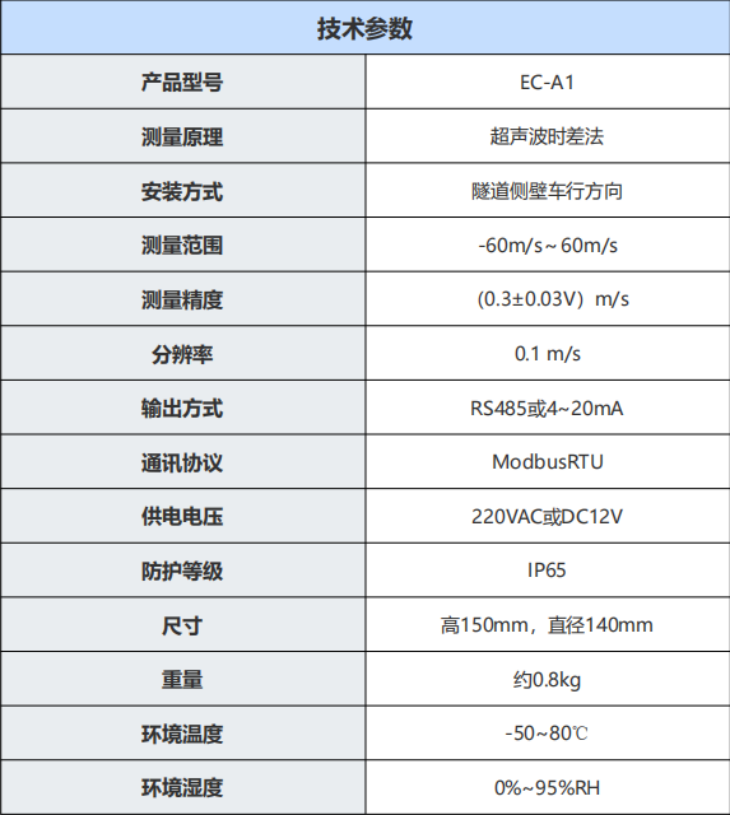

技术参数

安装方式

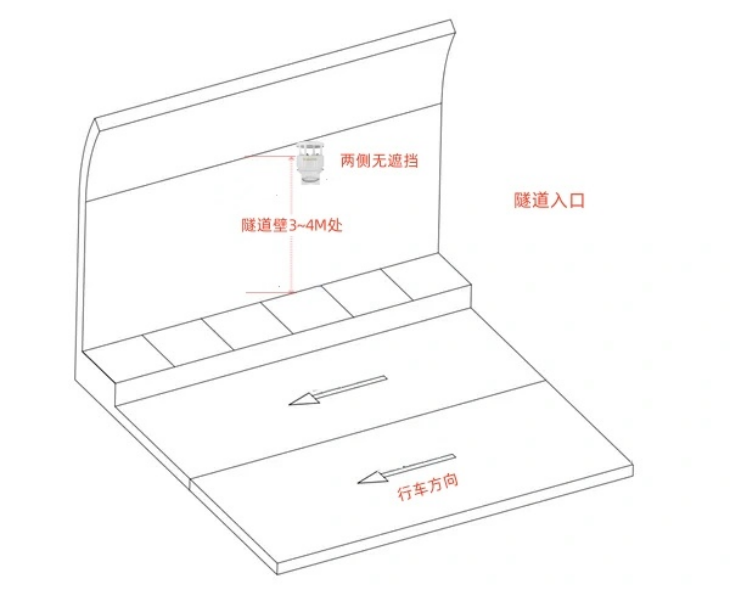

根据联合设计图纸的规范要求，设备应直接安装在隧道壁上，具体位置为隧道车行方向的右侧，高度介于3至4米之间（如图所示）。传输信号线缆建议采用2根双绞屏蔽线或RVVP4*0.3规格的线缆。传感器安装位置需保证传感器与隧道行车方向保持一致，保证风速输出数值为正负输出。

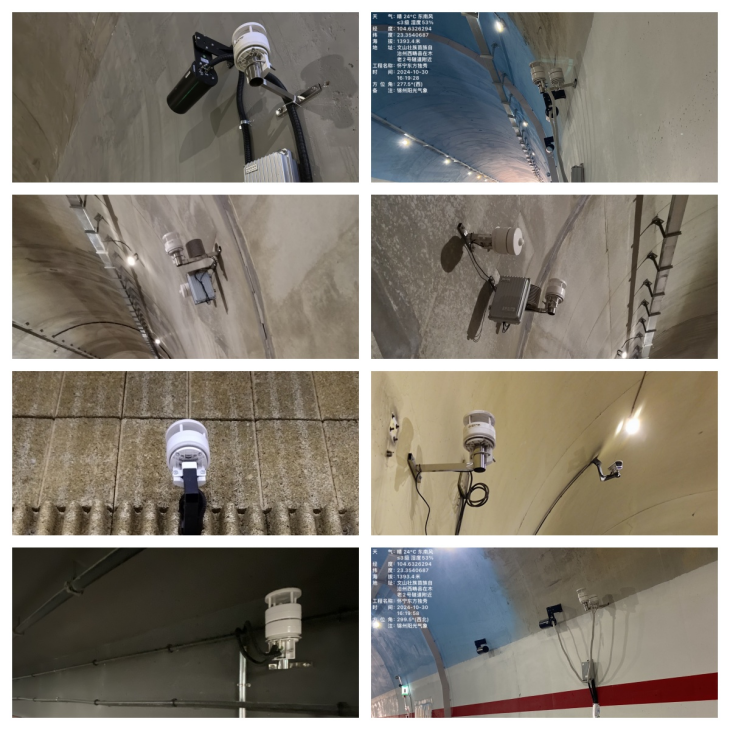

现场案例
